ترانسمیتر فشار چیست؟ راهنمای جامع انتخاب، عملکرد و کاربردها
ترانسمیتر فشار چیست؟ با نحوه عملکرد، انواع، کاربردها، مزایا، نکات انتخاب و برندهای معتبر Pressure Transmitter در صنایع نفت، گاز، پتروشیمی و نیروگاهها آشنا شوید.

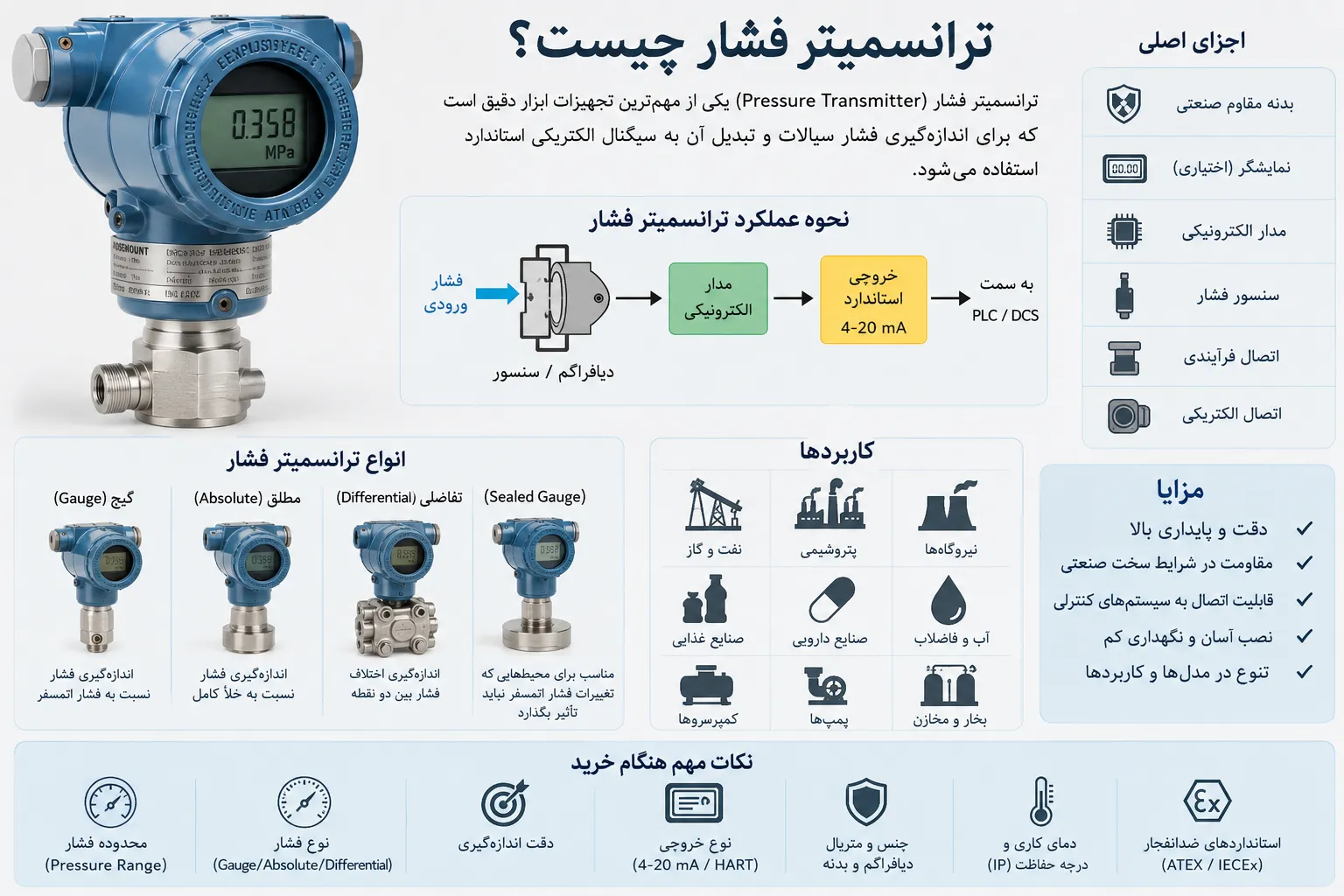

ترانسمیتر فشار چیست؟
ترانسمیتر فشار (Pressure Transmitter) یکی از مهمترین تجهیزات ابزار دقیق است که برای اندازهگیری فشار سیالات و تبدیل آن به سیگنال الکتریکی استاندارد استفاده میشود. این تجهیز نقش مهمی در کنترل فرآیندها، حفاظت از تجهیزات و افزایش ایمنی در صنایع مختلف دارد.
ترانسمیترهای فشار در صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع غذایی، دارویی، آب و فاضلاب و بسیاری از فرآیندهای صنعتی کاربرد گستردهای دارند.
ترانسمیتر فشار چگونه کار میکند؟
ترانسمیتر فشار دارای یک سنسور داخلی است که فشار وارد شده از سوی سیال را اندازهگیری میکند. این مقدار توسط مدار الکترونیکی به سیگنال استاندارد، معمولاً 4-20 mA یا HART، تبدیل شده و به PLC، DCS یا سیستم کنترل ارسال میشود.
به این ترتیب اپراتور میتواند فشار فرآیند را بهصورت لحظهای مشاهده و کنترل کند.
اجزای اصلی ترانسمیتر فشار
- سنسور اندازهگیری فشار
- دیافراگم
- مدار الکترونیکی
- بدنه مقاوم صنعتی
- کانکتور یا ترمینال اتصال
- نمایشگر (در برخی مدلها)
انواع ترانسمیتر فشار
ترانسمیتر فشار گیج (Gauge Pressure)
فشار را نسبت به فشار اتمسفر اندازهگیری میکند و برای بسیاری از کاربردهای صنعتی مناسب است.
ترانسمیتر فشار مطلق (Absolute Pressure)
فشار را نسبت به خلأ کامل اندازهگیری میکند و در صنایع فرآیندی و آزمایشگاهی کاربرد دارد.
ترانسمیتر فشار تفاضلی (Differential Pressure)
اختلاف فشار بین دو نقطه را اندازهگیری میکند و برای اندازهگیری دبی، سطح مخازن و عملکرد فیلترها استفاده میشود.
ترانسمیتر فشار آببندیشده (Sealed Gauge)
برای محیطهایی که تغییرات فشار اتمسفر نباید روی اندازهگیری تأثیر بگذارد، استفاده میشود.
کاربردهای ترانسمیتر فشار
- صنایع نفت و گاز
- پالایشگاهها
- پتروشیمی
- نیروگاهها
- صنایع غذایی و نوشیدنی
- صنایع دارویی
- سیستمهای بخار
- کمپرسورها
- پمپها
- مخازن تحت فشار
- خطوط انتقال سیالات
مزایای استفاده از ترانسمیتر فشار
- دقت اندازهگیری بالا
- پایداری طولانیمدت
- مقاومت در شرایط سخت صنعتی
- قابلیت اتصال به سیستمهای اتوماسیون
- نصب آسان
- نیاز کم به تعمیر و نگهداری
نکات مهم هنگام خرید ترانسمیتر فشار
قبل از انتخاب، این موارد را بررسی کنید:
- محدوده فشار (Pressure Range)
- نوع فشار (Gauge، Absolute یا Differential)
- دقت اندازهگیری
- نوع خروجی (4-20 mA، HART، Modbus)
- جنس دیافراگم و بدنه
- دمای کاری
- درجه حفاظت (IP)
- استانداردهای ضدانفجار (ATEX یا IECEx) در صورت نیاز
برندهای معتبر ترانسمیتر فشار
- Rosemount
- Yokogawa
- Endress+Hauser
- ABB
- Siemens
- Honeywell
- WIKA
- Emerson
- VEGA
سوالات متداول
تفاوت ترانسمیتر فشار و گیج فشار چیست؟
گیج فشار مقدار فشار را بهصورت محلی نمایش میدهد، اما ترانسمیتر فشار علاوه بر اندازهگیری، اطلاعات را به سیستم کنترل ارسال میکند.
کدام خروجی در صنعت رایجتر است؟
خروجی 4-20 mA به دلیل مقاومت بالا در برابر نویز و قابلیت اطمینان، رایجترین استاندارد در صنایع است.
چگونه محدوده مناسب ترانسمیتر را انتخاب کنیم؟
محدوده اندازهگیری باید کمی بیشتر از حداکثر فشار کاری سیستم باشد تا هم دقت مناسب حفظ شود و هم از آسیب دیدن سنسور جلوگیری شود.
جمعبندی
ترانسمیتر فشار یکی از تجهیزات کلیدی در سیستمهای ابزار دقیق و اتوماسیون صنعتی است. انتخاب صحیح این تجهیز بر اساس محدوده فشار، نوع سیال، شرایط محیطی و استانداردهای موردنیاز، باعث افزایش دقت اندازهگیری، ایمنی تجهیزات و کاهش هزینههای نگهداری خواهد شد.
اگر قصد خرید ترانسمیتر فشار برای پروژههای صنعتی، نفت، گاز، پتروشیمی یا نیروگاهی را دارید، بهتر است مشخصات فنی، شرایط فرآیند و استانداردهای موردنیاز را پیش از انتخاب بررسی کنید.
