شیر برقی (Solenoid Valve) چیست؟ راهنمای کامل انتخاب و کاربرد
شیر برقی (Solenoid Valve) یکی از پرکاربردترین تجهیزات کنترلی در صنایع نفت، گاز، پتروشیمی، نیروگاهها و سیستمهای اتوماسیون صنعتی است. این تجهیز با استفاده از نیروی الکترومغناطیسی، جریان سیالاتی مانند آب، هوا، بخار، گاز و روغن را کنترل میکند.
استفاده از شیرهای برقی باعث افزایش دقت، کاهش خطای انسانی، بهبود ایمنی و افزایش بهرهوری تجهیزات صنعتی میشود. به همین دلیل این تجهیزات در بسیاری از فرآیندهای صنعتی نقش مهمی دارند.
شیر برقی چیست؟
شیر برقی نوعی شیر کنترل است که با استفاده از یک سیمپیچ الکترومغناطیسی (Coil) و یک هسته متحرک، مسیر عبور سیال را باز یا بسته میکند. با اعمال جریان برق به بوبین، میدان مغناطیسی ایجاد شده و هسته متحرک جابهجا میشود. این حرکت باعث تغییر وضعیت شیر و کنترل جریان سیال خواهد شد.

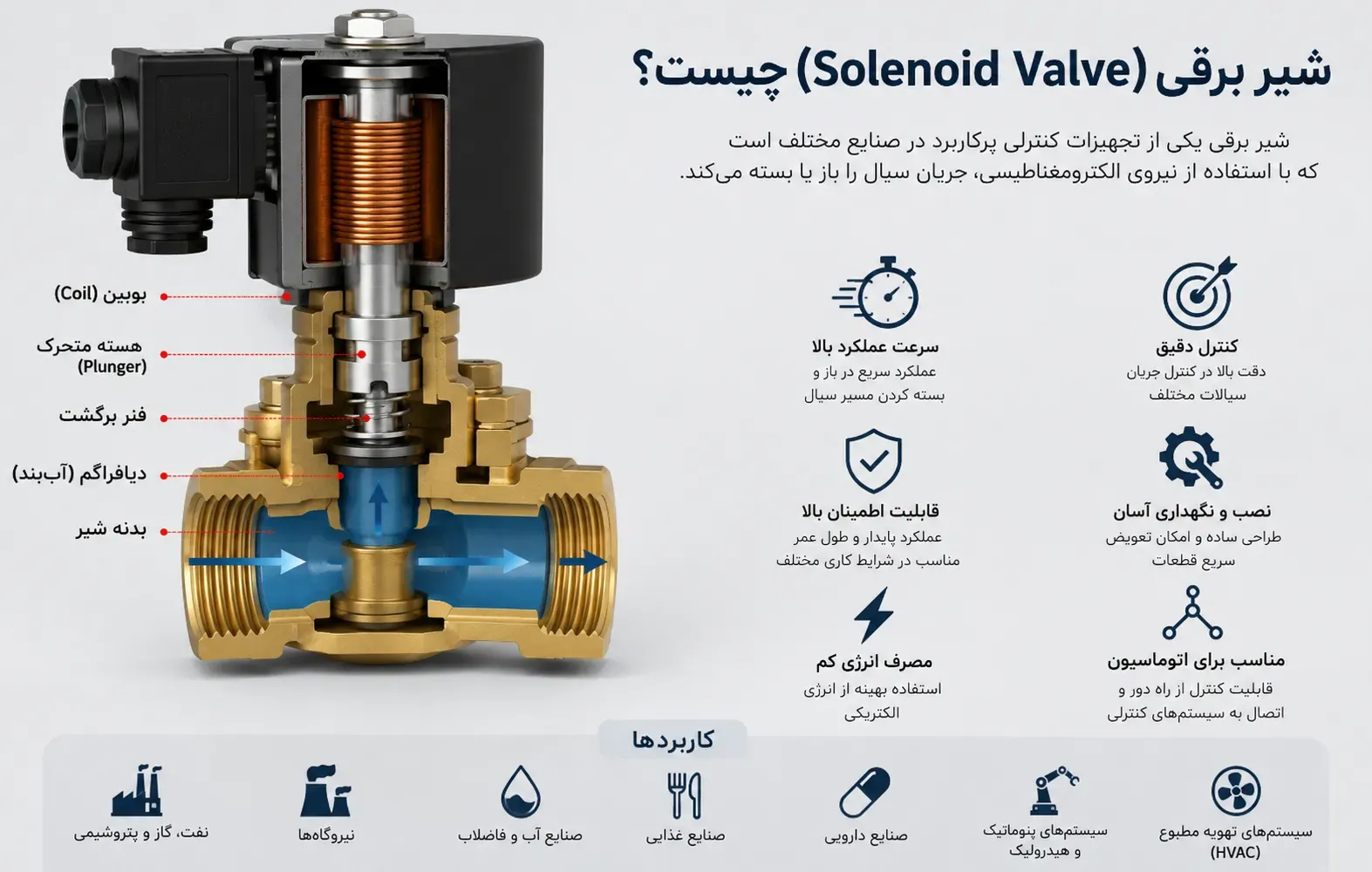

اجزای اصلی شیر برقی
- بوبین (Coil)
- هسته متحرک (Plunger)
- فنر برگشت
- بدنه شیر
- دیافراگم یا آببند (Seal)
- اتصالات ورودی و خروجی
نحوه عملکرد شیر برقی
در حالت عادی، فنر داخلی شیر، هسته را در موقعیت مشخصی نگه میدارد. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده و هسته فلزی به سمت بالا یا پایین حرکت میکند. این حرکت باعث باز یا بسته شدن مسیر عبور سیال میشود. پس از قطع برق، فنر هسته را به حالت اولیه بازمیگرداند.
انواع شیر برقی
شیر برقی نرمال بسته (Normally Closed – NC)
این نوع شیر در حالت عادی بسته است و تنها با اعمال برق باز میشود. این مدل رایجترین نوع شیر برقی در صنایع مختلف است.
شیر برقی نرمال باز (Normally Open – NO)
در این مدل، شیر در حالت عادی باز است و با اعمال برق مسیر جریان بسته میشود.
شیر برقی عملکرد مستقیم (Direct Acting)
برای فشارهای پایین و دبی کم مناسب بوده و بدون نیاز به فشار سیال عمل میکند.
شیر برقی پایلوت (Pilot Operated)
این مدل برای فشارها و دبیهای بالاتر طراحی شده و از فشار سیال برای عملکرد بهتر استفاده میکند.
کاربردهای شیر برقی
شیرهای برقی در صنایع مختلف کاربرد دارند، از جمله:
- صنایع نفت و گاز
- پتروشیمی
- پالایشگاهها
- نیروگاهها
- صنایع غذایی و دارویی
- سیستمهای پنوماتیک
- سیستمهای هیدرولیک
- کمپرسورها
- تجهیزات HVAC
- خطوط انتقال سیالات
مزایای شیر برقی
- سرعت عملکرد بالا
- دقت مناسب در کنترل جریان
- نصب و نگهداری آسان
- قابلیت کنترل از راه دور
- مصرف انرژی پایین
- عمر کاری طولانی
- قابلیت استفاده در سیستمهای اتوماسیون
نکات مهم در انتخاب شیر برقی
هنگام انتخاب شیر برقی باید موارد زیر بررسی شود:
- نوع سیال
- فشار کاری
- دمای کاری
- سایز اتصال
- جنس بدنه
- جنس آببند
- ولتاژ بوبین
- نوع عملکرد (NC یا NO)
برندهای معتبر شیر برقی
برخی از برندهای شناختهشده در زمینه تولید شیرهای برقی عبارتاند از:
- Danfoss
- ASCO
- Parker
- FESTO
- SMC
- Bürkert
- Norgren
- Bosch Rexroth
جمعبندی
شیر برقی یکی از تجهیزات کلیدی در سیستمهای کنترل و اتوماسیون صنعتی است که با عملکرد سریع و قابلیت اطمینان بالا، در صنایع مختلف مورد استفاده قرار میگیرد. انتخاب صحیح این تجهیز بر اساس شرایط فرآیند، نوع سیال و مشخصات فنی، میتواند باعث افزایش ایمنی، کاهش هزینههای نگهداری و بهبود عملکرد سیستم شود.
سوالات متداول
شیر برقی NC چیست؟
شیر برقی NC در حالت عادی بسته است و تنها با اعمال برق باز میشود.
شیر برقی NO چیست؟
شیر برقی NO در حالت عادی باز است و با اعمال برق بسته میشود.
مهمترین معیار انتخاب شیر برقی چیست؟
نوع سیال، فشار کاری، دمای کاری، سایز اتصال و ولتاژ بوبین از مهمترین عوامل در انتخاب شیر برقی هستند.
